GebraBit PH modülü
GEBRA PH modülü hidrojen iyonu konsantrasyonunu pH biriminde gösterir. PH sensörü, suyu ölçmek için yaygın olarak kullanılan temel araçlardan biridir. Bu tip sensörler suyun ve diğer çözeltilerin alkalinitesini ve asitliğini ölçebilir.
Standart pH ölçeği genellikle 0 ila 14 arasında bir değerle temsil edilir. Bir maddenin pH değeri yedi olduğunda nötr kabul edilir. PH değeri yedinin üzerinde olan malzemeler daha yüksek alkalinite seviyelerini gösterirken, pH değeri yedinin altında olan malzemeler daha asidiktir.
Çıkış verilerini kontrol etmek için Gebra PH modülünü BreadBoard’a yerleştirmek, ardından uygun voltajı uygulayarak Gebra PH modülünü Arduino, Raspberry Pi, Discovery kartlardan herhangi birine ve özellikle Gebra STM32F303 veya Gebra’e bağlamak yeterlidir. Geliştirme modülleri kullanmanızı tavsiye ettiğimiz ATMEGA32 modülü Mikrodenetleyici Gebra olup, kurulumunu yapın ve veri alın.
Gebra PH modülünü Gebra STM32F303 veya Gebra ATMEGA32 gibi Gebra mikrokontrolör geliştirme modülleri ile başlatma teklifimizin nedeni, 3V3 regülatörün varlığı ve tüm Gebra modüllerinin pin sırasının birbirine uyumluluğu (GEBRABUS standardı) olup, bu yeterlidir. Gebra PH modülünü sokete takmak için İlgili olanı takın ve kablolama gerektirmeden istediğiniz sensör modülünü geliştirin.
- Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için GEBRA PH Module devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
- GEBRA PH Module BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
- biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) GEBRA PH Module ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz
Gebra PH modülünün özellikleri
- 3V3 ile 5V arasında kullanıcı tarafından seçilebilen modül güç kaynağı voltajı
- Yerleşik, AÇIK/KAPALI LED göstergesi
- GEBRABUS ile Uyumlu GEBRA Pin
- GEBRA küçük paket
- GEBRA MCU Modüllerinin ek kartı olarak kullanılabilir
- Kanatlı ped içeren (SMD Parçası olarak Birleştirilmiş)
- Tahtanın boyutunu azaltmak için ayrılabilir vida parçaları
Pinout
Modül bölümlerinin tanıtımı
BNC konektörü
Gebra PH modülü, çözeltiye yerleştirilen pH’ı ölçmek için bir pH metre probuna ihtiyaç duyar. Bu prob, bir çözeltideki hidrojen iyonlarının aktivitesini ölçen iki elektrot (bir sensör elektrotu ve bir referans elektrot) içerir. Bu prob, iyon değişiminin yarattığı voltajı ölçer ve son olarak bu voltaj, okunabilir bir pH değerine dönüştürülür. Hidrojen iyonu aktivitesinin yüksek olduğu bir çözelti asit, hidroksit iyonu aktivitesinin yüksek olduğu bir çözelti ise bazdır.
PH probunu modülün üstüne yerleştirilen modüle bağlamak için bir BNC konektörü kullanılır.
Işlemsel yükselteç devresi
Belirtildiği gibi pH değeri okunabilir bir değere dönüştürülmelidir, bu modülde çıkışı yükseltmek için bir op-amp devresi kullanılır.
Eşik potansiyometresi
Gebra PH modülünde hassasiyet eşiğini belirlemek için bir potansiyometre kullanılır.
Jumper seçici VCC SEL
Bu jumperın 0R direncinin durumuna göre sensörü besleyen ana voltaj “5V” ile “3V3” arasında seçilir.
Güç LED’i
VCCSEL seçici jumper’ın durumuna göre ve ilgili pin üzerinden modüle voltaj uygulanarak modülün LED’i yanar.
Besleme pinleri
• 5V ve 3V3: Bu pinler, jumper seçici VCC SEL’in durumuna göre sensörün ana güç kaynağını sağlayabilir.
• GND: Bu pin sensörü beslemek için kullanılan toprak pinidir.
Çıkış pini
• AO: Bu pin modülün analog çıkışını almak ve PH değerini analog voltaj olarak çıkarmak için kullanılır.
Gebra STM32F303’e bağlama

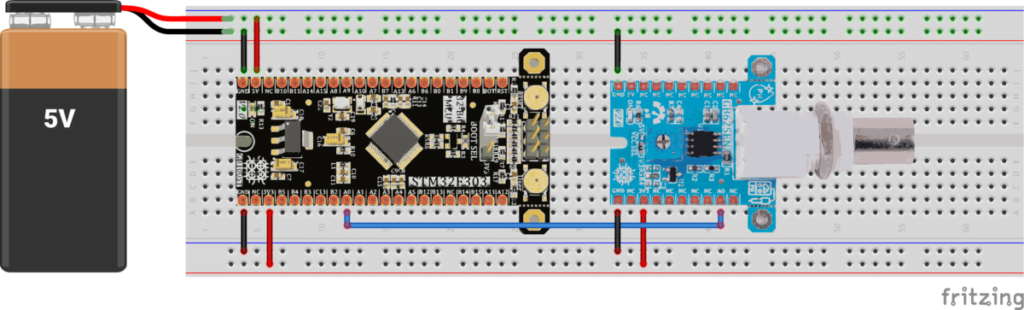

Gebra modüllerinin pin sırasının birbiriyle uyumluluğu (GEBRABUS standardı) nedeniyle, Gebra PH modülünün çıkış verilerini Gebra STM32F303 mikrokontrolör modüllerinin her biri ile başlatmak ve almak için Gebra PH modülünü kolayca bağlamak yeterlidir. Modül üzerinde Pin to Pin olarak Gebra STM32F303’ü takınız ve uygun voltajı vererek modülü çalıştırınız. Burada daha iyi anlaşılması için iki modül ayrı ayrı gösterilmektedir.
ARDUINO UNO’YA BAĞLANTI
Gebra PH modülünü ARDUINO UNO’ya bağlamak için aşağıdaki adımları izleyin:
- Gebra PH modülünün “5V” pinini ARDUINO UNO kartının “5V” çıkış pinine (kırmızı kablo) bağlayın.
- Gebra PH modülünün “GND” pinini ARDUINO UNO kartının “GND” pinine (siyah kablo) bağlayın.
- Gebra PH modülünün “AO” pinini ARDUINO UNO’nun (turuncu kablo) analog kart pinlerinden birine (örn. A0) bağlayın.
