GEBRA çözünmüş oksijen ölçüm modülü, sudaki çözünmüş oksijeni (DO) ölçmek ve su kalitesini belirlemek için kullanılır. Bu modül direnç tanımını kullanır: ρ dirençtir ve L, su kalitesini belirlemek için direnç elemanının uzunluğudur.

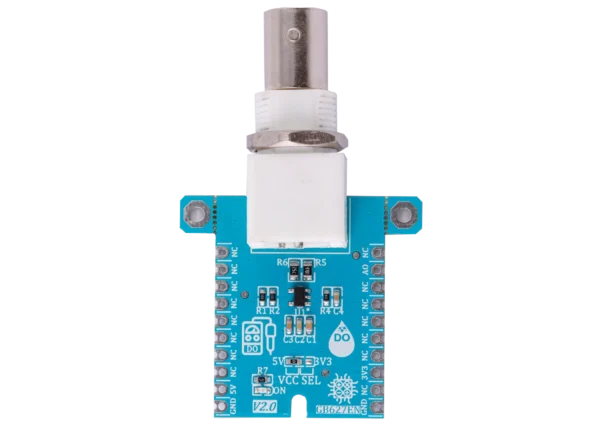

Gebra suda çözünmüş oksijen ölçüm modülü
- Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için Gebra suda çözünmüş oksijen ölçüm modülü devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
- Gebra suda çözünmüş oksijen ölçüm modülü BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
- biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) Gebra suda çözünmüş oksijen ölçüm modülü ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz
GEBRA Çözünmüş Oksijen modülünün özellikleri
- Selectable module power supply voltage between 3V3 and 5V
- On Board, ON/OFF LED indicator
- GEBRA Pin Compatible with GEBRABUS
- GEBRA small package
- It can be used as a daughter board of GEBRA MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board

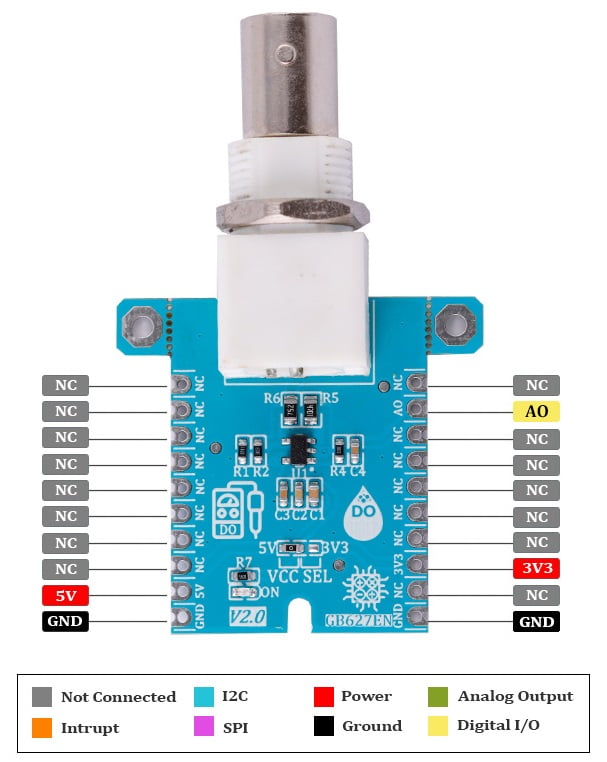

Pinout

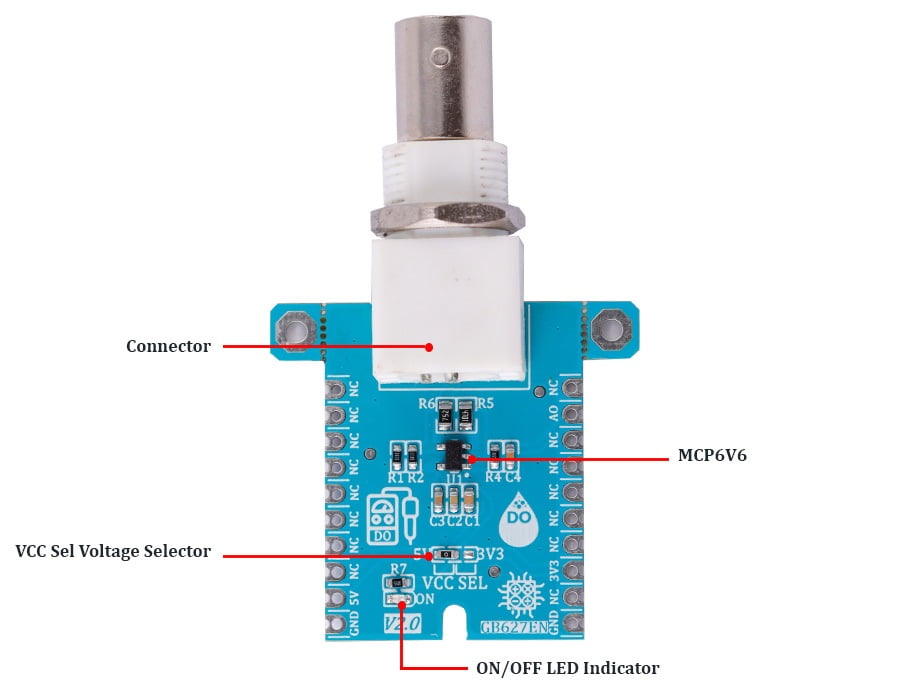

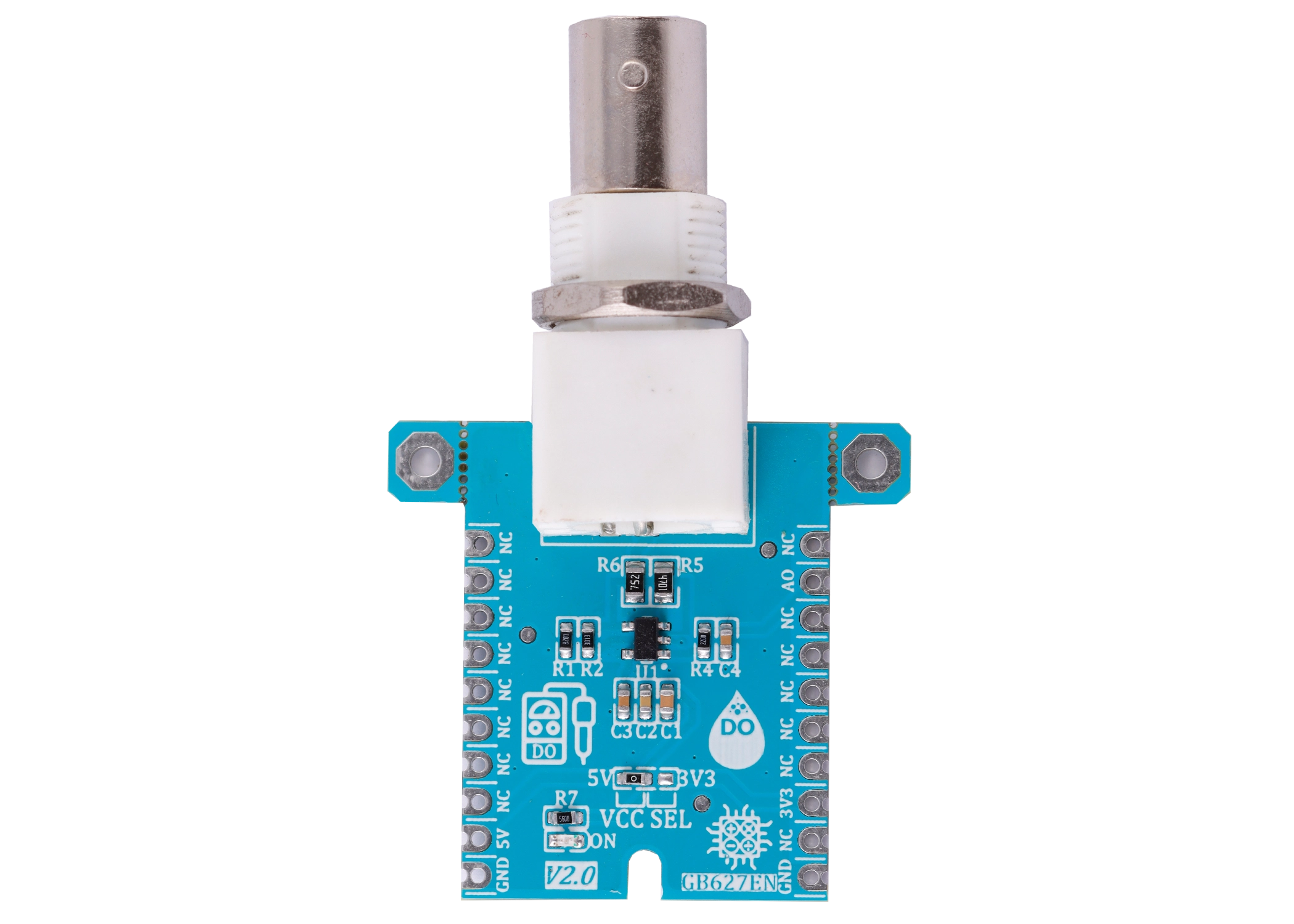

Modül bölümlerinin tanıtımı
BNC konektörü
GEBRA Çözünmüş Oksijen modülü, sudaki çözünmüş oksijen miktarını ölçmek için suya yerleştirilen bir prob gerektirir. Bu problar, geçirgen (veya yarı geçirgen) bir zardan bir proba (sensöre) yayılan oksijen miktarını ölçerek çalışır. Sensörün içine oksijen yerleştirildiğinde kimyasal bir reaksiyon meydana gelir ve bir elektrik sinyali üretilir. Bu sinyal DO probu tarafından okunur ve görüntülenir.
Probu modülün üstüne yerleştirilen modüle bağlamak için bir BNC konektörü kullanılır.
op-amp devresi
Bu modülde, çıkışı yükseltmek için bir op-amp devresi kullanılır.
VCC SEL jumper seçici
Bu jumper’ın 0R direncinin durumuna göre sensörü besleyen ana voltaj “5V” ile “3V3” arasında seçilir.
Güç LED’i
VCCSEL seçici jumper’ının durumuna göre ve modüle ilgili pin üzerinden voltaj uygulanarak modülün LED’i yanar.

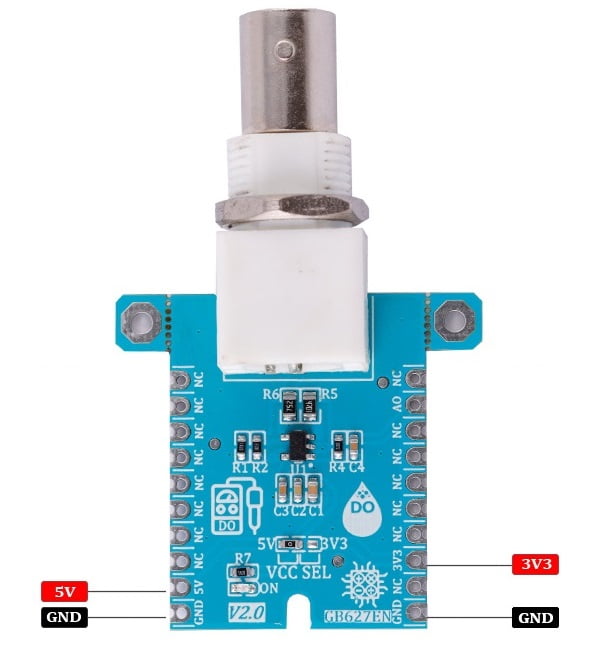

güç pinleri
- 5V ve 3V3: Bu pinler, jumper seçici VCC SEL’in durumuna göre sensörün ana güç kaynağını sağlayabilir.
- GND: Bu pin, sensörü beslemek için kullanılan toprak pinidir.

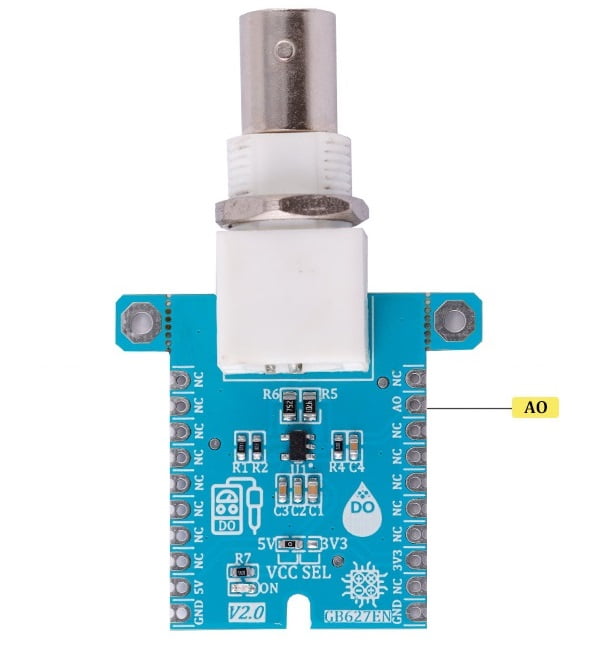

Çıkış pini
- AO: Bu pin modülün analog çıkışını almak ve Çözünmüş Oksijen değerini analog voltaj olarak çıkarmak için kullanılır.

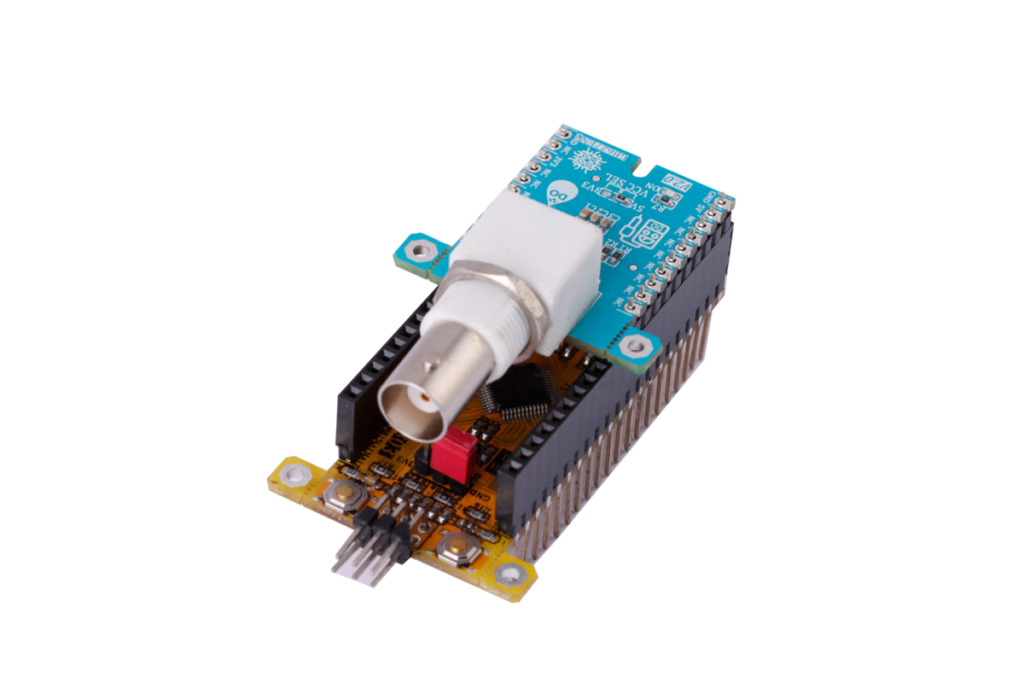

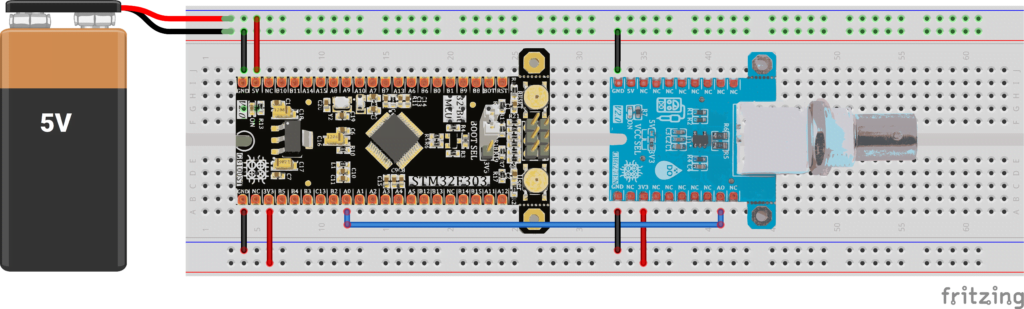

GEBRA STM32F303’e Bağlanma
GEBRA STM32F303’e Bağlanma GEBRA modüllerinin pin sırasının birbirleriyle uyumluluğu (GEBRABUS standardı) nedeniyle, GEBRA Çözünmüş Oksijen modülünün çıkış verilerini her bir GEBRA STM32F303 mikrodenetleyici modülüyle başlatmak ve almak için, GEBRA Çözünmüş Oksijen modülünü modüle Pin to Pin şeklinde kolayca bağlamak yeterlidir. GEBRA STM32F303’ü takın ve uygun voltajı vererek modülü başlatın. Burada daha iyi anlaşılması için iki modül ayrı ayrı da gösterilmiştir.
Not: GEBRA mikrokontrolör modülleri kullanılıyorsa, GEBRA Dissolved Oxygen modülünün VCC SEL seçici jumper’ının “3V3” olarak ayarlandığından emin olun, böylece mikrokontrolör modülünden “3V3” voltajı alarak istediğiniz modülü daha kolay kullanabilirsiniz.

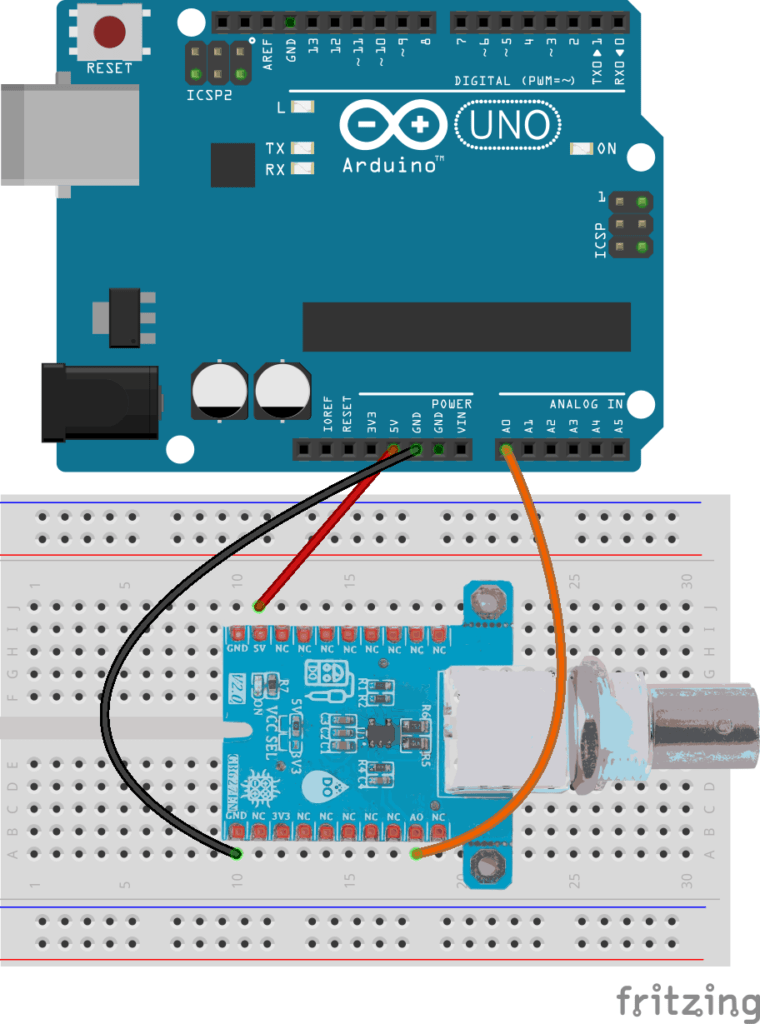

ARDUINO UNO’YA Bağlanma
GEBRA Çözünmüş Oksijen modülünü ARDUINO UNO’ya bağlamak için aşağıdaki adımları izleyin:
- GEBRA Çözünmüş Oksijen modülünün “5V” pinini ARDUINO UNO kartının “5V” çıkış pinine bağlayın (kırmızı kablo).
- GEBRA Çözünmüş Oksijen modülünün “GND” pinini ARDUINO UNO kartının “GND” pinine bağlayın (siyah kablo).
- GEBRA Çözünmüş Oksijen modülünün “AO” pinini ARDUINO UNO’nun kartının analog pinlerinden birine (örneğin A0) bağlayın. (Turuncu kablo)
