Gebra ADS1192 EKG Ve Solunum Izleme Modülü

ADS1192, 5 mm x 5 mm, 32 pinli ince dörtlü düz paket (TQFP) halinde paketlenmiş, eşzamanlı örnekleme özelliğine sahip, 2 kanallı 16 bit analog ön uç EKG sensörüdür. Çalışma sıcaklığı –40°C ile +85°C arasında belirtilmiştir.

ADS1192, yerleşik programlanabilir kazanç amplifikatörü (PGA), dahili referans ve yerleşik osilatöre sahip çok kanallı, eşzamanlı örnekleme, 16 bit, delta-sigma (ΔΣ) analog-dijital dönüştürücülerden (ADC’ler) oluşan bir ailedir.

Bu sensör ayrıca test, sıcaklık ve çıkış tespiti için dahili olarak oluşturulan sinyallere bağımsız olarak bağlanabilen, kanal başına esnek bir giriş çoklayıcıya sahiptir.

Gebra ADS1192 Modülü

• Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için Gebra ADS1192 devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
• Gebra ADS1192 BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
• biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) Gebra ADS1192 ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz

Gebra ADS1192 , 4 uçlu, 2 eşzamanlı kanal örneklemeli, 16 Bit EKG sensör Modülüdür.  hem analog hem de dijital beslemesi için 2 voltaja ihtiyaç duyar sonuç olarak kullanıcının 3V3 ile 5V arasında istenilen besleme gerilimini seçebilmesi için 2 adet jumper seçici düşünülmüştür

Gebra ADS1192 saat kaynağı için 2 seçenek sunar ; biri ADS1192 Dahili osilatör ve diğeri harici 2.048Mhz kristal osilatör . saat seçimi ‘CLK SEL’ atlama teli seçicisi ile sağlanır. bu modülde ayrıca harici bir saat kaynağını temsil eden “EXT CLK” atlama kablosu adı verilen başka bir atlama kablosu bulunur.

Ayrıca Gebra ADS1192 modülü, TYPE_C dişi soketin dikkate alınması nedeniyle ADS1192 sensör kanallarından ikisini kullanır; bu amaç için özel bir beş uçlu EKG kablosu düşünülür, ancak kullanıcıların bu 5 uçtan yalnızca 4’üne ihtiyacı vardır! GebraBit ADS1192

Gebra ADS1192 Özellikler

• User selectable analog and digital supply voltage
• User selectable ADS1192 clock source (Internal or external )
• 2.048 Mhz  crystal oscillator
• Benefits from 2 channel of ADS1192
• Custom-built TYPE-C 5 lead ECG cable
• ON/OFF LED indicator
• Access to important I/O of ADS1192
• SPI interface for reading data and configuring the sensor
• Pin Compatible with GEBRABUS
• GebraBit Medium package
• It can be used as a daughter board of GEBRABIT MCU Modules
• Featuring Castellated pad (Assembled as SMD Part)
• Separatable screw parts to reduce the size of the board

Pinout

Modül bölümlerinin tanıtımı

ADS1192 sensörü

Modülün merkezine yerleştirilen ve kalp atış hızı izleme ve solunumdan sorumlu olan aşağıdaki modülün ana IC’sidir.

Type-C konektörü

EKG uçlarını kalp atışı sinyallerini alacak modüle bağlamak için modül üzerine C Tipi konnektör takılıdır.

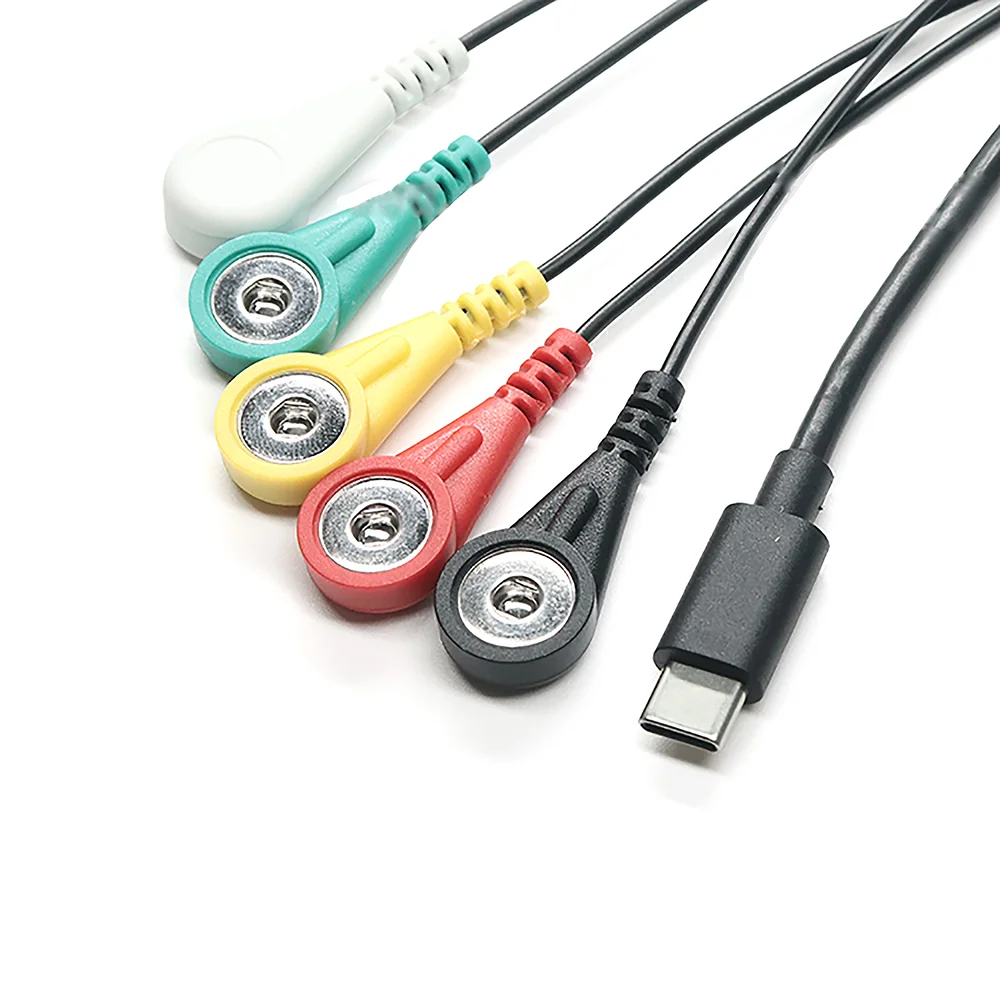

Bu cihaz, beş uçlu c tipi konnektörlü EKG kablosu kullanılarak vücuda bağlanabilir. GebraMS‘in özelleştirilmiş 5 uçlu C tipi konnektörlü EKG kablosunu kullanmanızı öneririz çünkü bu kablo, modülün özelliklerine ve üzerinde kullanılan C tipi konnektöre uygun olarak yapılmıştır. Bu kablonun her bir ucunun kendine has bir rengi vardır ve her bir ucu rengine göre vücudun belirli bir bölgesine bağlanır.

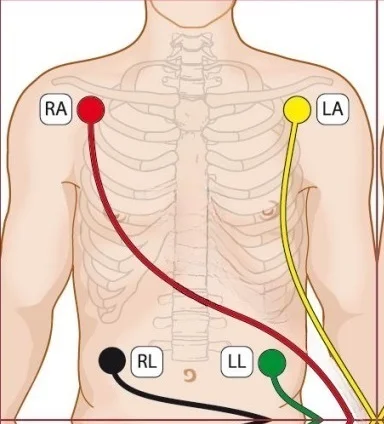

Cihazı gövdeye bağlamak için EKG kablosunun c tipi konnektörünü modül üzerindeki ilgili sokete takıp kırmızı kabloyu kişinin sağ omzuna, sarı kabloyu sol omzuna, siyah kabloyu ise kişinin sağ omzuna yapıştırmanız yeterlidir. sağ bacağa ve yeşil kablo sol bacağa. beyaz kabloyu herhangi bir yere bağlamanıza gerek yoktur.

Bu resimde örnek olarak modül kanallarından birinin çıkış sinyali gösterilmektedir.

Harici saat kaynağı seçici atlama kablosu

0R direnci sağ tarafta ise embedded“2.048 MHz” kristal osilatör harici kaynak olarak aktif hale gelecek, 0R direnci sol tarafta ise dahili saat kaynağı “CLK” pin den alınabilecektir.

2.048MHz Kristal osilatör

Harici saat kaynağı seçici jumperının durumuna göre ve ilgili pin üzerinden modüle voltaj uygulanarak modülün kristal osilatörü harici saat kaynağı olarak etkinleştirilecektir.

Analog besleme voltajı seçici atlama kablosu (AVDD)

Bu jumperın 0R direncinin durumuna göre sensörün analog besleme gerilimi “3V3” ile “5V” arasında seçilir.

Dijital besleme voltajı seçici atlama kablosu (DVDD)

Bu jumperın 0R direncinin durumuna göre sensörün dijital besleme gerilimi “3V3” ile “5V” arasında seçilir.

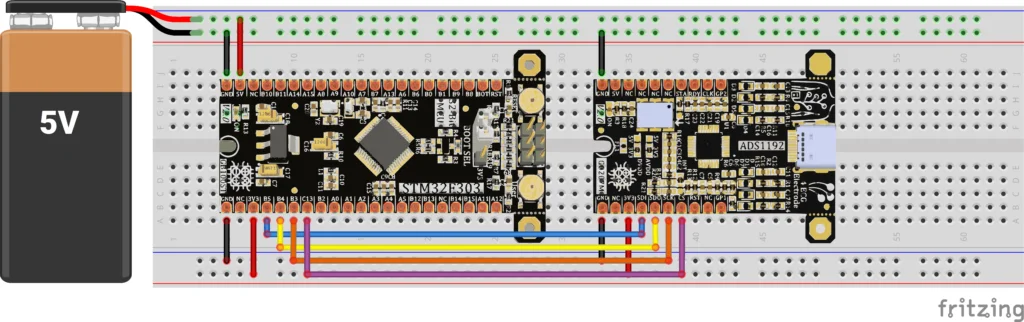

GebraBit STM32F303 ile SPI bağlantısı

Gebra ADS1192 EKG Ve Solunum Izleme Modülü modülünü SPI protokolü aracılığıyla Gebra STM32F303 mikrokontrolör modülüne bağlamak için, PB5, PB4, PB3 ve PC13 pinlerinde “SDI”, “SDO”, “SCK” ve “CS” tanımladıktan sonra (STMCUBEMX kullanarak) , Gebra ADS1192 EKG Ve Solunum Izleme Modülü modülünün Pin to Pin‘ini Gebra STM32F303 modülü üzerine kolayca yerleştirin. daha iyi anlaşılması için bu iki modülün ayrı bağlantısı da gösterilmiştir.

ARDUINO UNO ile SPI Bağlantısı

• ADS1192 modülünün “3V3” pinini ARDUINO UNO kartının “3V3” çıkış pinine bağlayın. (kırmızı kablo)
• ADS1192 modülünün “GND” pinini ARDUINO UNO kartının “GND” pinine (siyah kablo) bağlayın.
• ADS1192 modülünün “SDI” pinini ARDUINO UNO kartının (SDI) D11 pinine bağlayın. (sarı tel)
• ADS1192 modülünün “SDO” pinini ARDUINO UNO kartının (SDO) D12 pinine bağlayın. (Mor tel)
• ADS1192 modülünün “SCK” pinini ARDUINO UNO kartının (SCK) D13 pinine bağlayın. (Turuncu tel)
• ADS1192 modülünün “CS” pinini ARDUINO UNO kartının (CS) D10 pinine bağlayın. (mavi tel)
