Gebra ADS1191 kalp atış hızı ve solunum izleme modülü

Home » Shop » Gebra ADS1191 kalp atış hızı ve solunum izleme modülü
Mödül tipi

kalp atış hızı ve solunum izleme modülü

Besleme voltajı

3V3, 5V

Modül Akım Tüketimi

10 mA to 30 mA (Typ. 20 mA)

Kanal sayısı

1

Kristal frekansı

2.048 Mhz

Çıkış tipi

SPI, Digital

ADC çözünürlüğü

16 Bit

Veri aktarım hızı

125SPS to 8kSPS

Boyut

Gebra orta (36.29mm x 46.18mm)

Çalışma sıcaklığı

-40 to +85 °C

 326.56

Güvenli Ödeme


ADS1191, 5 mm x 5 mm, 32 pinli ince dörtlü düz paket (TQFP) halinde paketlenmiş, eşzamanlı örnekleme özelliğine sahip, 2 kanallı 16 bit analog ön uç EKG sensörüdür. Çalışma sıcaklığı –40°C ile +85°C arasında belirtilmiştir.

ADS1191, dahili programlanabilir kazanç amplifikatörü (PGA), dahili referans ve yerleşik bir osilatöre sahip çok kanallı, eşzamanlı örnekleme, 16 bit, delta-sigma (ΔΣ) analog-dijital dönüştürücüler (ADC’ler) ailesidir.

Bu sensör ayrıca test, sıcaklık ve çıkış algılama için dahili olarak üretilen sinyallere bağımsız olarak bağlanabilen kanal başına esnek bir giriş çoklayıcıya sahiptir.

Özellikler

  • Number Of Channels: 2
  • Output type: Digital – SPI
  • ADC Resolution: 16 Bit
  • Data rate: 125SPSP to 8kSPS

Uygulamalar

  • Hasta izleme; Holter, olay, stres ve EKG, AED, teletıp dahil yaşamsal belirtiler
  • Spor ve fitness (kalp atış hızı, solunum ve EKG)

Gebra ADS1191 Modülü

  • Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için Gebra ADS1191 devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
  • Gebra ADS1191 BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
  • biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) Gebra ADS1191 ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz

Gebra ADS1191, ADS1191’in hem analog hem de dijital beslemesi için 2 voltaja ihtiyaç duyan 3 uçlu, 1 kanal örneklemeli, 16 Bit EKG sensör Modülüdür.

Gebra ADS1191, ADS1191 saat kaynağı için 2 seçenek sunar; biri ADS1191 Dahili osilatör ve diğeri, yerleşik bir “2.048Mhz” kristal osilatör tarafından sağlanan harici saat kaynağıdır.

3,5 mm kulaklık jakı dişi soketi olarak kabul edildiğinden, Gebra ADS1191 modülü 1 kanal ADS1191 sensöründen yararlanır. Dolayısıyla, 3,5 mm telefon jakına sahip herhangi bir 3 uçlu EKG kablosu gereksinimlerimizi karşılayabilir.

Gebra ADS1191 Özellikleri

  • User selectable analog and digital supply voltage
  • User selectable ADS1191 clock source (Internal or external )
  • 2.048 Mhz crystal oscillator
  • Benefits from 1 channel of ADS1191
  • Can use 3-lead ECG cable with 3.5mm phone male jack
  • ON/OFF LED indicator
  • Access to important I/O of ADS1191
  • SPI interface for reading data and configuring the sensor
  • Pin Compatible with GEBRABUS
  • It can be used as a daughter board of GEBRABIT MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit medium (36.29mm x 46.18mm)

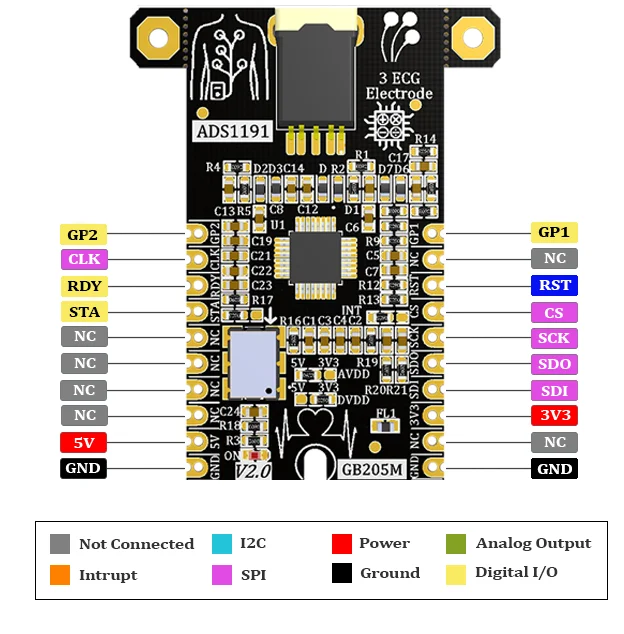

Gebra ADS1191 Pinout

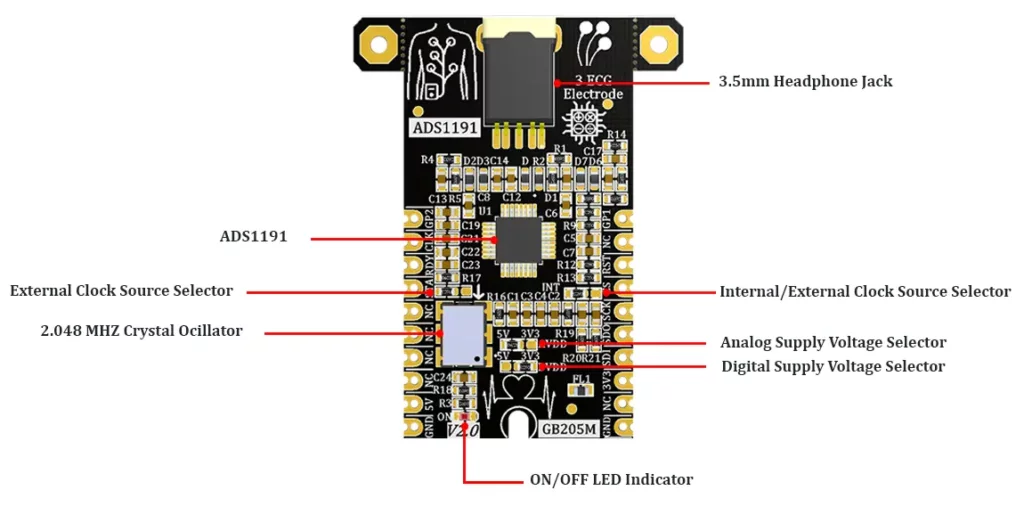

Modül bölümlerinin tanıtımı

ADS1191 Sensörü

Modülün merkezine yerleştirilen ve kalp atış hızı izleme ve solunumdan sorumlu olan modülün ana IC’sidir.

3,5 mm kulaklık girişi

Bu kulaklık girişi, EKG uçlarını modüle bağlamak ve kalp atışı sinyallerini almak için modüle takılmıştır.

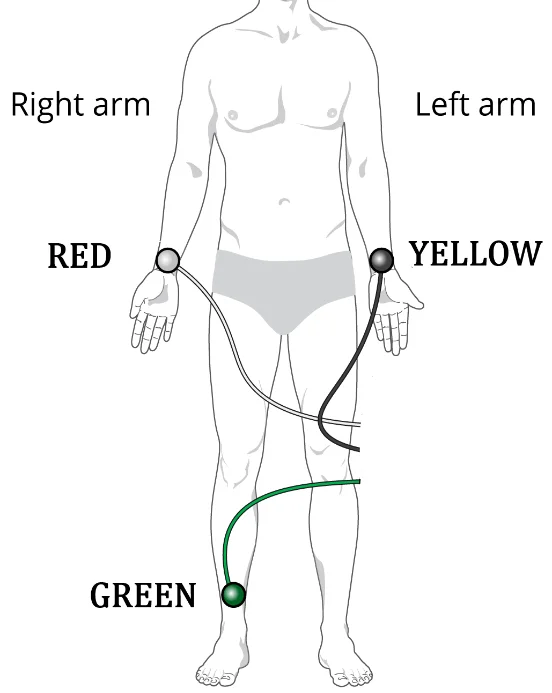

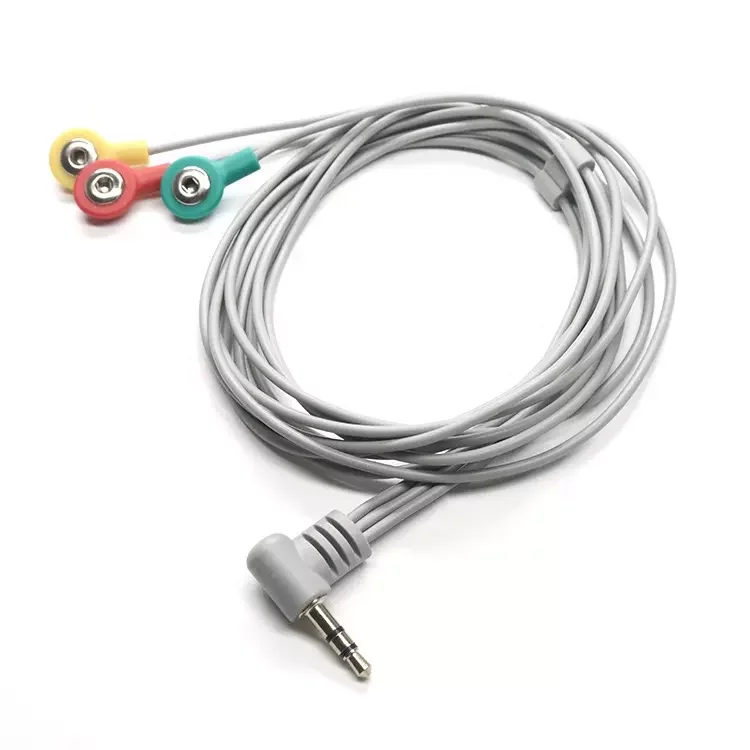

Cihazı vücuda bağlamak için 3,5 mm erkek telefon jakına sahip herhangi bir 3 uçlu EKG kablosu kullanılabilir. Çoğu üç uçlu EKG kablosunda uçlar kırmızı, yeşil ve sarıdır ve kırmızı uç sağ ele, sarı uç sol ele ve yeşil uç sağ bacağa bağlanır.

EKG kablosunun erkek kulaklık girişini modül üzerindeki ilgili sokete bağlayarak ve uçları vücuda doğru şekilde yapıştırarak modül etkinleştirilir ve kalp atış hızı izleme gerçekleştirilir.

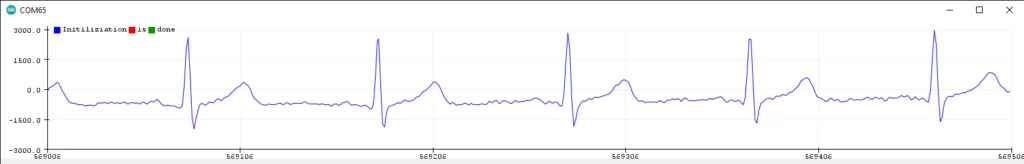

Çıkış sinyali, şekil, temizlik ve voltaj seviyesi açısından aşağıdaki resimdeki örnek sinyale benzer.

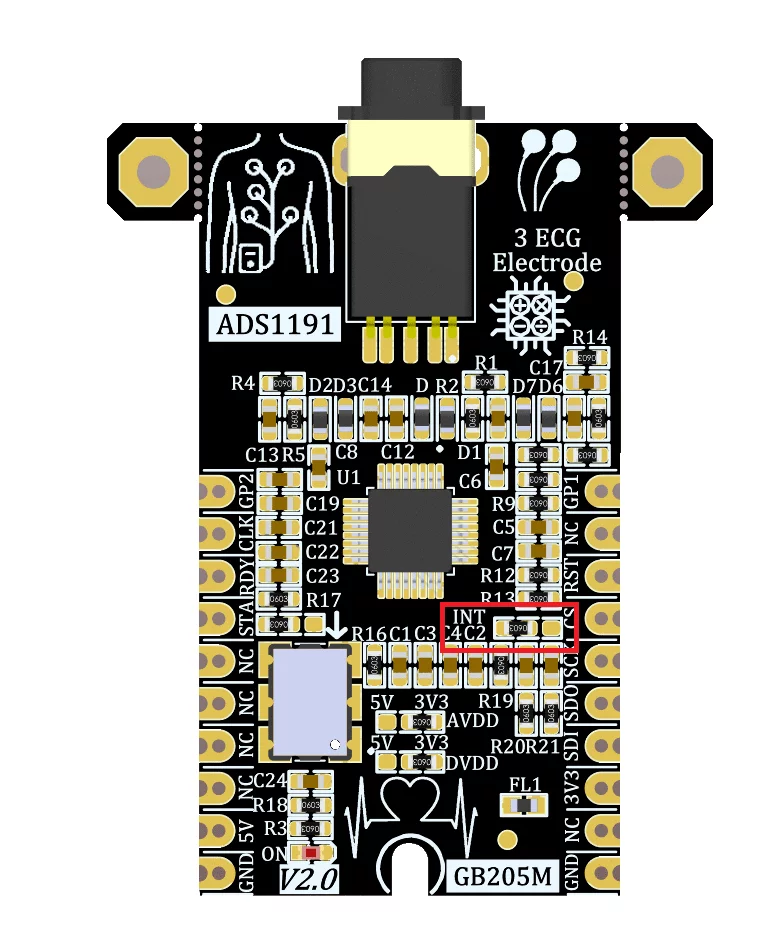

dahili/harici saat kaynağı seçici atlama teli

0R direnci sol taraftaysa dahili saat kaynağı, 0R direnci sağ taraftaysa harici saat kaynağı seçilir.

NOT: Sensör dahili/harici saat kaynağı seçici atlama teli dahili olarak ayarlanmışsa ve harici saat kaynağı seçici atlama teli sol taraftaysa, sensörün dahili saati “CLK” piminde mevcut olacaktır.

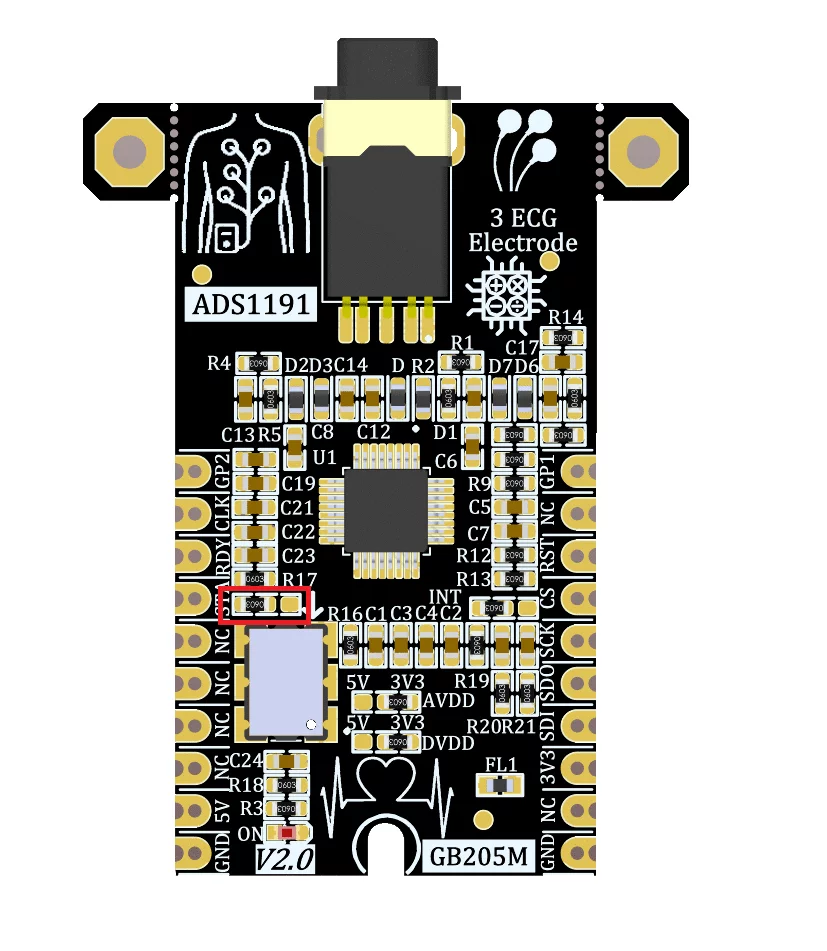

Harici saat kaynağı seçici atlama teli

0R direnci sağ taraftaysa, yerleşik “2.048 MHz” kristal osilatör harici bir kaynak olarak etkinleştirilir ve 0R direnci sol taraftaysa, dahili saat kaynağı “CLK” pininden alınabilir.

2.048MHz Kristal osilatör

Harici saat kaynağı seçici jumper’ının durumuna göre ve ilgili pin üzerinden modüle voltaj uygulayarak, modülün kristal osilatörü harici saat kaynağı olarak etkinleştirilecektir.

Analog besleme voltajı seçici jumper (AVDD)

Bu jumper’ın 0R direncinin durumuna göre, sensörün analog besleme voltajı 3V3 ile 5V arasında seçilir.

Dijital besleme voltajı seçici jumper (DVDD)

 Bu jumper’ın 0R direncinin durumuna göre, sensörün dijital besleme voltajı “3V3” ile “5V” arasında seçilir.

Besleme pinleri

5V ve 3V3: Bu pinler, “AVDD” ve “DVDD” seçici atlama tellerinin durumuna göre sensör ana gücünü sağlayabilir. GND: Bu, modüle güç sağlamak için ortak toprak pimidir.

GebraBit STM32F303 ile SPI bağlantısı

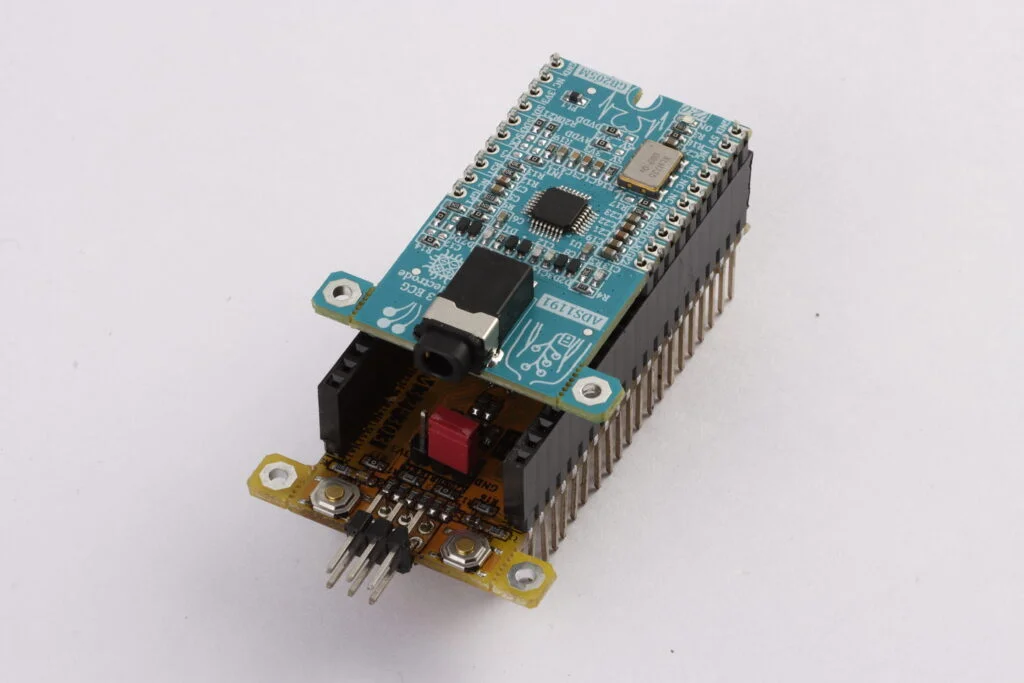

GebraBit ADS1191 modülünü SPI protokolü aracılığıyla GebraBit STM32F303 mikrodenetleyici modülüne bağlamak için, PB5, PB4, PB3 ve PC13 pinlerine “SDI”, “SDO”, “SCK” ve “CS” tanımladıktan sonra (STMCUBEMX’te kolaylık sağlamak için), GebraBit ADS1191 modülünü GebraBit STM32F303 modülüne Pin to Pin kolayca yerleştirin. daha iyi anlaşılması için bu iki modülün ayrı bağlantısı da gösterilmiştir.

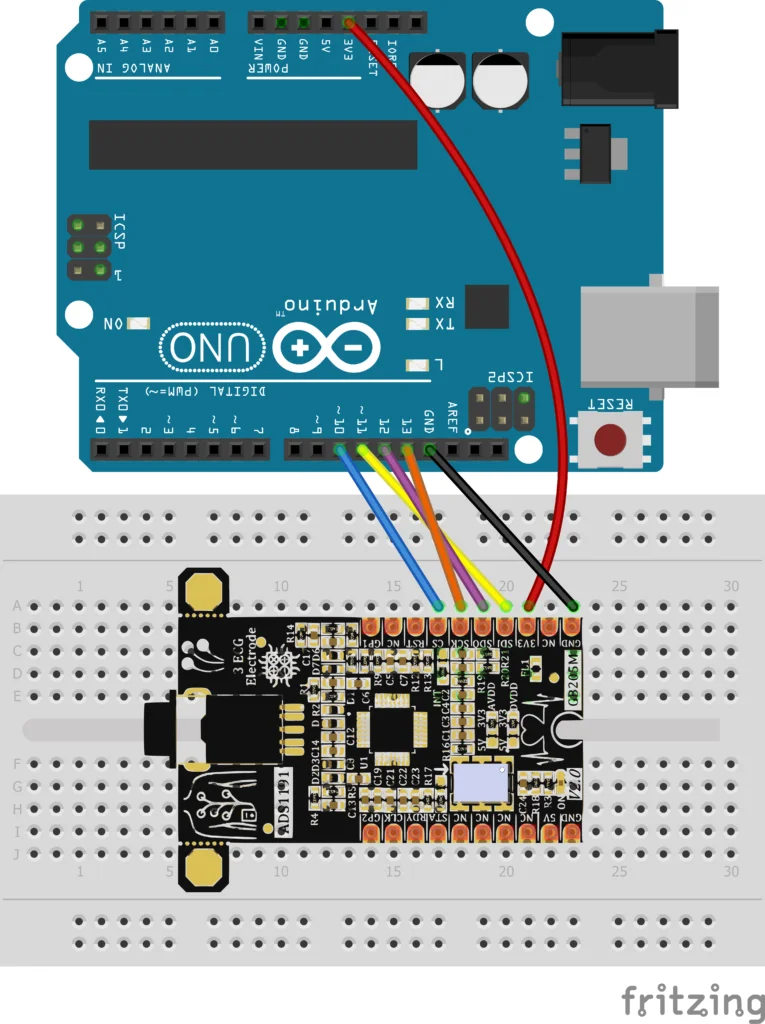

ARDUINO UNO ile SPI Bağlantısı

  • ADS1191 modülünün “3V3” pinini ARDUINO UNO kartının “3V3” çıkış pinine bağlayın. (kırmızı kablo)
  • ADS1191 modülünün “GND” pinini ARDUINO UNO kartının “GND” pinine (siyah kablo) bağlayın.
  • ADS1191 modülünün “SDI” pinini ARDUINO UNO kartının (SDI) D11 pinine bağlayın. (sarı tel)
  • ADS1191 modülünün “SDO” pinini ARDUINO UNO kartının (SDO) D12 pinine bağlayın. (Mor tel)
  • ADS1191 modülünün “SCK” pinini ARDUINO UNO kartının (SCK) D13 pinine bağlayın. (Turuncu tel)
  • ADS1191 modülünün “CS” pinini ARDUINO UNO kartının (CS) D10 pinine bağlayın. (mavi tel)
Mödül tipi

kalp atış hızı ve solunum izleme modülü

Besleme voltajı

3V3, 5V

Modül Akım Tüketimi

10 mA to 30 mA (Typ. 20 mA)

Kanal sayısı

1

Kristal frekansı

2.048 Mhz

Çıkış tipi

SPI, Digital

ADC çözünürlüğü

16 Bit

Veri aktarım hızı

125SPS to 8kSPS

Boyut

Gebra orta (36.29mm x 46.18mm)

Çalışma sıcaklığı

-40 to +85 °C

Değerlendirmeler

Henüz değerlendirme yapılmadı.

“Gebra ADS1191 kalp atış hızı ve solunum izleme modülü” için yorum yapan ilk kişi siz olun

E-posta adresiniz yayınlanmayacak. Gerekli alanlar * ile işaretlenmişlerdir

Uyarı

ürünleri̇miz sadece araştirma ve geli̇şti̇rme amaçlidir. GebraMS, kullanıcıların bunları fi̇nansal ve İnsan hayatına zarar veren di̇ğer tüm hassas ve kesi̇n uygulamalarda kullanması durumunda hi̇çbi̇r sorumluluk almadiğini açıkça beyan eder.

IC’lerin maksimum ve çalışma değer aralıkları hakkında doğru bilgi için, kullanıcılar mutlaka IC’lerin orijinal datasheet sayfasına bakmalıdır.
