AD8232 Kalp Atış Hızı İzleme sensörü
AD8232, 4 mm × 4 mm, 20 uçlu LFCSP paketinde paketlenmiş ve -40 ° C ila + 85 ° C arasında çalışan Raydan Raya çıkışlı tek uçlu bir ön uç kalp atış hızı monitör sensörüdür. Gürültülü koşulların varlığında küçük biyopotansiyel sinyalleri çıkarmak, yükseltmek ve filtrelemek için tasarlanmıştır. Bu tasarım, ultra düşük güçlü bir analog-dijital dönüştürücünün (ADC) veya gömülü bir mikrodenetleyicinin çıkış sinyalini kolayca almasını sağlar. Bu sensörün özellikleri arasında Dahili RFI filtresi, ayarlanabilir kazançlı 3 kutuplu ayarlanabilir düşük geçişli filtre, Entegre sağ bacak sürücü (RLD) amplifikatörü, ac veya dc Leads off algılama seçenekleri ve 8 kV HBM ESD derecesi vb.
Özellikler
- Output type: Analog – Voltage
- Data rate: 360SPS to 2KSPS
Uygulamalar
- Fitness ve aktivite kalp atış hızı monitörleri
- Taşınabilir EKG
- Uzaktan sağlık monitörleri
- Oyun çevre birimleri
- Biyopotansiyel sinyal edinimi
Gebra AD8232 Modülü
- Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için Gebra AD8232 devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
- Gebra AD8232 BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
- biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) Gebra AD8232 ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz
Gebra AD8232, EKG ve diğer biyopotansiyel ölçüm modülü için 3 uçlu, entegre bir sinyal koşullandırma bloğudur. Gebra AD8232, sadece “3V3” giriş Besleme Voltajı ile çalışır.
AD8232 entegre EKG sinyal koşullandırma bloğundan yararlanır. Bu nedenle 3.5mm kulaklık jakı dişi soketi düşünülmüştür. Bu, 3,5 mm erkek telefon jakına sahip herhangi bir 3 uçlu EKG kablosunun gereksinimlerimizi karşılayabileceği anlamına gelir.
Pinout
Modül bölümlerinin tanıtımı
AD8232 Sensörü
It’s the main IC of the following module, which is placed in the center of the module and is in charge of ECG and other biopotential measurement.
3,5 mm kulaklık girişi

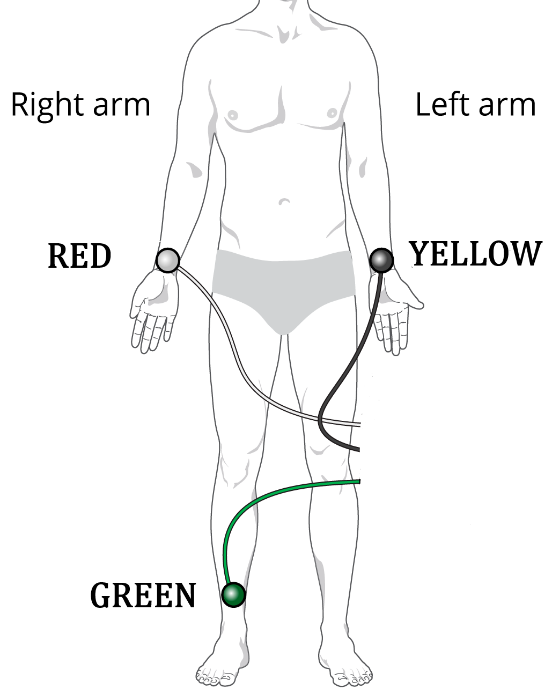

Cihazı vücuda bağlamak için 3,5 mm erkek telefon jakına sahip herhangi bir 3 uçlu EKG kablosu kullanılabilir. Çoğu üç uçlu EKG kablosunda uçlar kırmızı, yeşil ve sarıdır. Kırmızı uç sağ ele, sarı uç sol ele, yeşil uç ise kişinin sağ bacağına bağlanır.
EKG kablosunun erkek kulaklık girişini modül üzerindeki ilgili sokete bağlayarak ve uçları gövdeye doğru şekilde yapıştırarak modül etkinleştirilir.
The output signal, in terms of shape, cleanliness and voltage level, is similar to the sample signal in the below pic.
kalp atış hızı LED’i
This LED blinks when electrical activity is detected. When the reading is reasonably stable, the LED will flash with your heart rate and can be used as a general indicator of whether your device is receiving electrical signals.
güç kaynağı LED’i
By applying voltage to the module via the corresponding pin, this LED will be lit.
güç kaynağı LED’i
By applying voltage to the module via the corresponding pin, this LED will be lit.
Supply pinleri
- 3V3: This pin can provide the main power supply of the sensor .
- GND: This is the common ground pin for power the module.
input/output pinleri
SDN: Shutdown Control Input. Drive SDN low to enter the low power shutdown mode.
LO- : Leads Off Comparator Output. In dc leads off detection mode, LOD− is high when the electrode to −IN is disconnected, and it is low when connected. In ac leads off detection mode, LOD− is always low.
LO+ : Leads Off Comparator Output. In dc leads off detection mode, LOD+ is high when the +IN electrode is disconnected, and it is low when connected. In ac leads off detection mode, LOD+ is high when either the –IN or +IN electrode is disconnected, and it is low when both electrodes are connected.
OUT : Operational Amplifier Output. The fully conditioned heart rate signal is present at this output. OUT can be connected to the input of an ADC.
Gebra STM32F303 ‘ya bağlanın
Gebra AD8232’nin analog çıkış pininin GEBRABUS standardını temel aldığı ve GEBRA STM32F303 ve Gebra ATMEGA32A modüllerinin ADC pinlerine karşılık geldiği göz önüne alındığında, Gebra AD8232 modülü, Gebra ATMEGA32A ve GEBRA STM32F303 modülleri üzerine pin to pin yerleştirilebilir.
Burada daha iyi anlaşılması için bu modüllerin ayrı bağlantıları da gösterilmiştir.
ARDUINO UNO’ya bağlanın
- Connect the “3V3” pin of the AD8232 module to the “3V3” output pin of the ARDUINO UNO board. (red wire)
- Connect the “GND” pin of the AD8232 module to the “GND” pin of the ARDUINO UNO board (black wire).
- Connect the “LO-“, “LO+” and “SDN” pins, which are the AD8232 module digital pins, to the digital pins of the ARDUINO UNO board (for example, D9, D10 and D11 pins). (yellow, orange and green wires)
- Connect the “OUT” pin of the AD8232 module, which is the AD8232 module analog pin, to one of the analog pins of the ARDUINO UNO board (for example, A1 pin). (blue wire)
