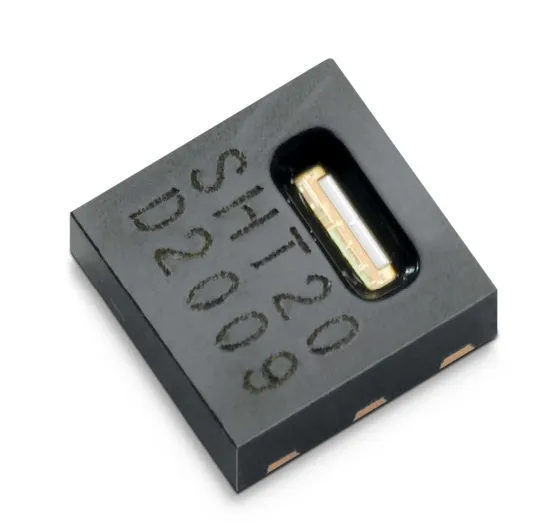

SHT20 sensörüne genel bakış
SHT20 sıcaklık sensörleri DFN paketinde üretilen sıcaklık ve nem sensörleridir. Bu sensörler dijital, gerçek I2C formatında kalibre edilmiş, doğrusallaştırılmış sinyaller sağlar.
Tamamen yeni tasarlanmış CMOSens çipi, yeniden çalışılmış kapasitif tip nem sensörü ve standart bant aralığı sıcaklık sensörüyle performans, önceki sensör neslinin (SHT1x ve SHT7x) olağanüstü seviyesinin bile ötesine çıkarıldı. Örneğin, yüksek nem seviyelerinde davranışı sabitlemek için önlemler alındı.
Her sensör ayrı ayrı kalibre edilir ve test edilir. Ayrıca, SHT20’nin çözünürlüğü komutla değiştirilebilir (RH/T için 8/12bit’ten 12/14bit’e kadar).
Özellikler
- Çıkış Türü: Dijital-I2C
- Sıcaklık Aralığı: -40°C ila +125°
- Nem aralığı: 0 ila 100 %RH
Gebra SHT20 Modülü
- Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için [no related product found] devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
- [no related product found] BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
- biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) [no related product found] ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz
Gebra SHT20 dijital bir Nem ve Sıcaklık ölçüm Modülüdür
Gebra SHT20, 3V3 giriş besleme voltajı ile çalışır ve kullanıcı I2C protokolü ile modül ile arayüz oluşturabilir.
Gebra SHT20, dijital I2C formatında kalibre edilmiş ve doğrusallaştırılmış sinyaller sağlayan SHT20 adı verilen dijital nem ve sıcaklık sensörüne sahiptir.
Gebra SHT20 modülünün temel özellikleri
AÇIK/KAPALI LED göstergesi
GEBRABUS ile Uyumlu Pin
Gebra MCU Modüllerinin bir yardımcı kartı olarak kullanılabilir
Castellated pad (SMD Parçası olarak monte edilmiştir)
Kartın boyutunu küçültmek için ayrılabilir vida parçaları
Paket: Gebra küçük (36,29 mm x 32,72 mm)

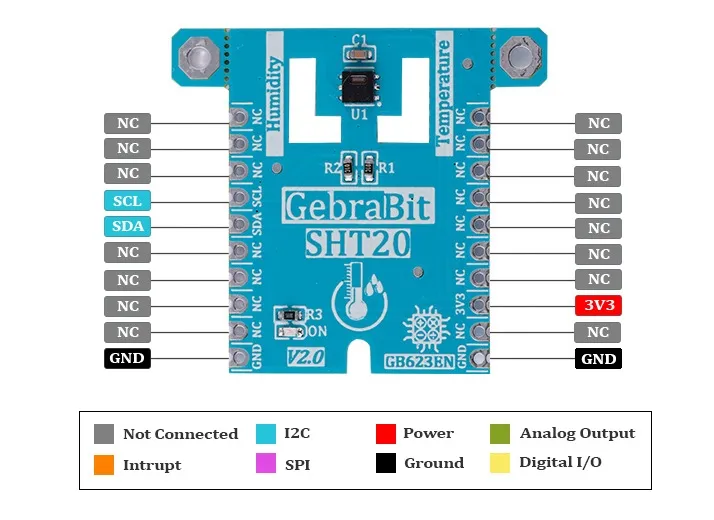

Gebra SHT20 Modül pinleri
.
Besleme pinleri
- 3V3 ve 5V: Bu pinler, VCCSEL jumper’ının durumuna göre sensörün ana güç kaynağını sağlayabilir.
- GND: Sensöre güç sağlayan topraklama pinidir.
I2C pinleri
- SDA: Bu pin, mikrodenetleyicideki (işlemcideki) ilgili veri pinine bağlanan I2C haberleşme veri pinidir.
- SCL: Bu pin, mikrodenetleyicideki (işlemcideki) ilgili saat pinine bağlanan I2C haberleşme saat pinidir.

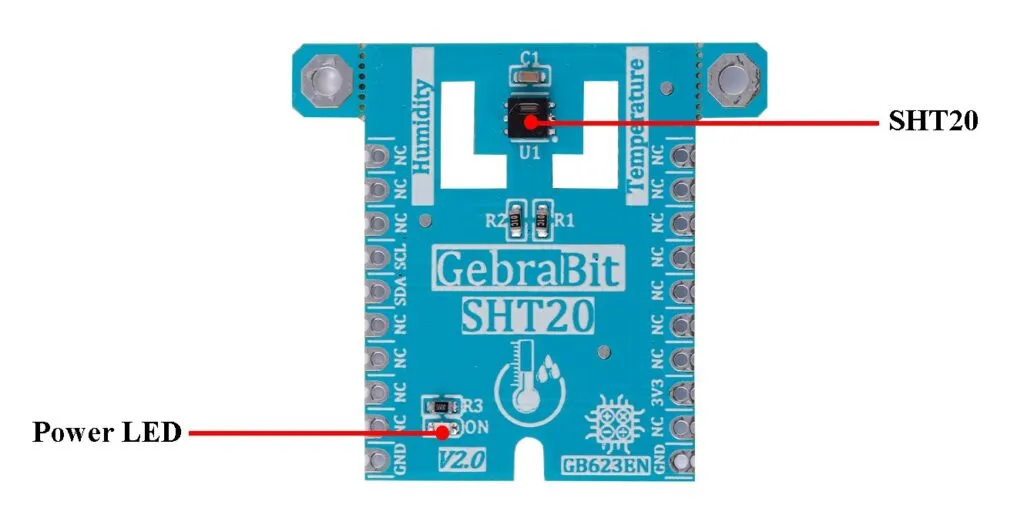

Modül bölümlerinin tanıtımı
HTU20D sensörü
Bu modülün nem ve sıcaklık sensörü modülün üst kısmına yerleştirilerek devresi tasarlanmıştır.
Güç kaynağı LED’i
Modüle ilgili pin üzerinden voltaj uygulandığında modülün LED’i yanacaktır.
İşlemciye bağlanmak

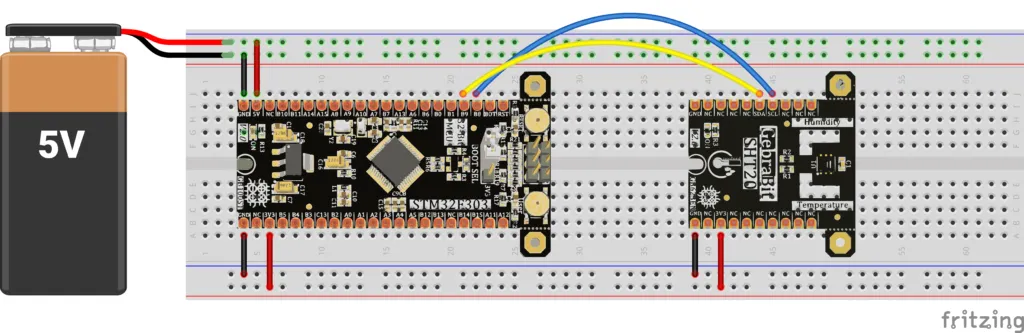

Gebra STM32F303 ile I2C bağlantısı
Gebra SHT20 ve Gebra STM32F303 mikrodenetleyici modülünün i2c haberleşmesi için, SDA ve SCL’yi PB9 ve PB8 pinlerine tanımladıktan sonra (STMCUBEMX’te kolaylık olması açısından) aşağıdaki adımları izleyin:
- SHT20 modülünün 3V3 pinini mikrodenetleyici modülünün 3V3 çıkış pinine bağlayın. (kırmızı kablo)
- SHT20 modülünün GND pinini mikrodenetleyici modülünün GND pinine (siyah kablo) bağlayın.
- SHT20 modülünün SCL pinini mikrodenetleyici (SCL) modülünün PB8 pinine bağlayın (mavi kablo).
- SHT20 modülünün SDA pinini mikrodenetleyici (SDA) modülünün PB9 pinine bağlayın. (sarı kablo)
Not: Gebra STM32F303 mikrodenetleyici modülünün PA14 pininin mikrodenetleyiciyi programlamak için kullanıldığı düşünüldüğünde, bu versiyonda PA14 ve PA15 pinleri üzerinde I2C ayarı yapmak mümkün değildir, dolayısıyla bu versiyonda Gebra STM32F303 mikrodenetleyici modülü ile I2C bağlantısı için Gebra SHT20 modülünü Pin to Pin üzerine yerleştirememektedir.

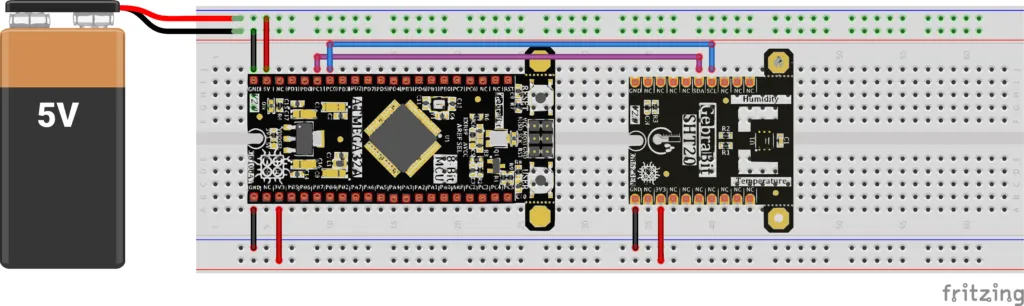

Gebra ATMEGA32A ile bağlantı
ATMEGA32A mikrodenetleyicisinin I2C pinlerinin GEBRABUS standardına dayalı olduğu ve diğer GEBRA modüllerinin I2C pinlerine karşılık geldiği düşünüldüğünde, Gebra SHT20 modülü Gebra ATMEGA32A modülü üzerinde pin pin yerleştirilebilir. Burada daha iyi anlaşılması için bu iki modülün ayrı ayrı bağlantısı gösterilmiştir.

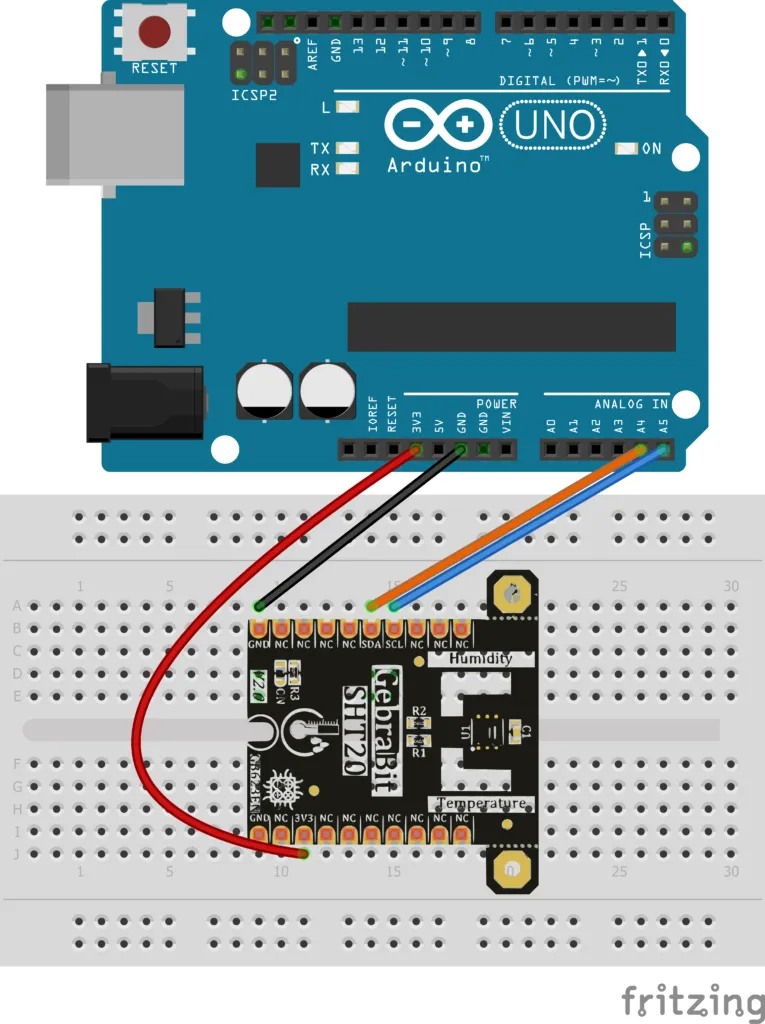

ARDUINO UNO ile I2C Bağlantısı
Gebra SHT20 modülünü ARDUINO UNO’ya bağlamak için aşağıdaki adımları izleyin:
- SHT20 modülünün “3V3” pinini ARDUINO UNO kartının “3V3” çıkış pinine bağlayın. (Kırmızı kablo)
- SHT20 modülünün SCL pinini ARDUINO UNO kartının A5 pinine bağlayın (SCL). (mavi kablo)
- SHT20 modülünün SDA pinini ARDUINO UNO kartının (SDA) A4 pinine bağlayın. (turuncu kablo)
