SHT35 Sensörüne genel bakış
SHT3x-DIS, Sensirion‘un yeni nesil sıcaklık ve nem sensörlerdendir. Sensirion’un yeni nem ve sıcaklık platformunun kalbinde yer alan yeni bir CMOSens sensör çipi üzerine kurulmuştur. İşlevselliği, gelişmiş sinyal işlemeyi, iki farklı ve kullanıcı tarafından seçilebilen I2C adresini ve 1 MHz’e kadar iletişim hızlarını içerir. Bu sensörler DFN paketinde üretilmiştir ve bu, SHT3x-DIS’in çok çeşitli uygulamalara entegrasyonuna olanak tanır. Ek olarak, 2,4 V ile 5,5 V arasındaki geniş besleme voltajı aralığı, çeşitli montaj durumlarıyla uyumluluğu garanti eder.
SHT35 özellikler
- Output Type: Digital-I2C
- Temprature Range: -40°C to +125°
- Humidity range: 0 to 100 %RH
- Daha fazla özellik için lütfen datasheet e bakın
- Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için Gebra SHT35 devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
- Gebra SHT35 BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
- biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) Gebra SHT35 ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz
GebraBit SHT35 modülü
- GebraBit SHT35 dijital nem ve sıcaklık ölçüm modülüdür.
- GebraBit SHT35, modülün jumper seçicisi ile kullanıcıların kolaylıkla seçebileceği 3V3 ve 5V Besleme Gerilimleri ile çalışır.
- Kullanıcı, I2C protokolü ile GebraBit SHT35 ile arayüz oluşturabilir ve modülün jumper seçicisi ile I2C adresini ayarlayabilir.
- Ayrıca Kullanıcılar SHT35’in en önemli pinlerine GebraBit SHT35 modülü aracılığıyla erişebilirler. Sıfırlama (RST) ve interrupt (int) Kullanıcının bunları modülü sıfırlamak ve sensörün programlanabilir alarm durumunu belirtmek için kesme olarak kullanabileceği pinler
Gebra SHT35 modülü temel özellikler
- User-selectable module power supply voltage between 3V3 and 5V
- Selectable I2C address
- Access to Reset pin of SHT35
- ON/OFF LED indicator
- GebraBit Pin Compatible with GEBRABUS
- It can be used as a daughter board of GebraBit MCU Modules
- Featuring Castellated pad (Assembled as SMD Part)
- Separatable screw parts to reduce the size of the board
- Package: GebraBit small (36.29mm x 32.72mm)
Modül bölümlerinin tanıtımı
SHT35 sensörü
- SHT35 sensörü devresi tasarlanan bu modülün Nem ve Sıcaklık sensörüdür.
VCC SEL
- Bu jumperın 0R direncinin durumuna göre sensör güç kaynağının ana voltajı “5V” ile “3V3” arasında seçilir.
ADD SEL
- SHT35 serisi 2 farklı I²C adresine yanıt verme özelliğine sahiptir. Bu özellik, aynı I²C ağı üzerinde birden fazla sensörün kullanılmasına ve diğer bileşenlerle adres çakışmasının önlenmesine olanak tanır. Tek kısıtlama, I2C başlatma koşulundan başlayarak iletişim bitene kadar seviyenin sabit kalması gerektiğidir. Bu amaçla GebraBit SHT35 modülü üzerine ADD SEL seçici jumper takılır, böylece kullanıcı ADD SEL 0R direncini değiştirerek sensörün I2C adresini kolayca değiştirebilir ve ardından kullanıcılar aynı I2C ağı üzerinde birden fazla sensörü kullanabilir.
Supply pinler
- 3V3 ve 5V: Bu pinler, VCC SEL seçici jumper’ın durumuna göre sensör ana güç kaynağını ve sensör dijital bağlantısının (I2C) mantık seviyesini besleyebilir.
- GND: Sensörün güç ve lojik seviyesi için ortak toprak pinidir.
I2C pinleri
- SDA: Bu pin, mikrodenetleyici (işlemci) üzerindeki ilgili veri pinine bağlanan I2C iletişim veri pinidir. VCC SEL jumperının durumuna göre lojik seviyesini 5V veya 3V3 gerilim ile kullanabilirsiniz.
- SCL: Bu pin mikrodenetleyicide (işlemci) ilgili saat pinine bağlanan I2C iletişim saat pinidir. VCC SEL jumperının durumuna bağlı olarak lojik seviyesini 5V veya 3V3 voltajıyla kullanabilirsiniz.
- Sensör I2C adres tablosu aşağıdaki gibidir:
Power supply LED
- VCC SEL jumperının durumuna ve ilgili pinden modüle gerilim uygulanmasına göre modülün LED’i yanacaktır.
Diğer pinler
- RST: RST pini sensörün sıfırlanmasını sağlamak için kullanılabilir. Sensör sıfırlamasını güvenilir bir şekilde tetiklemek için minimum 1 μs’lik bir pulse gereklidir.
- INT : SHT35 sensörü için Interrupt pini, veri sayfasına göre kullanıcı Interrupt koşullarını, kesinti modlarını ve yöntemlerini vb. ayarlayabilir.

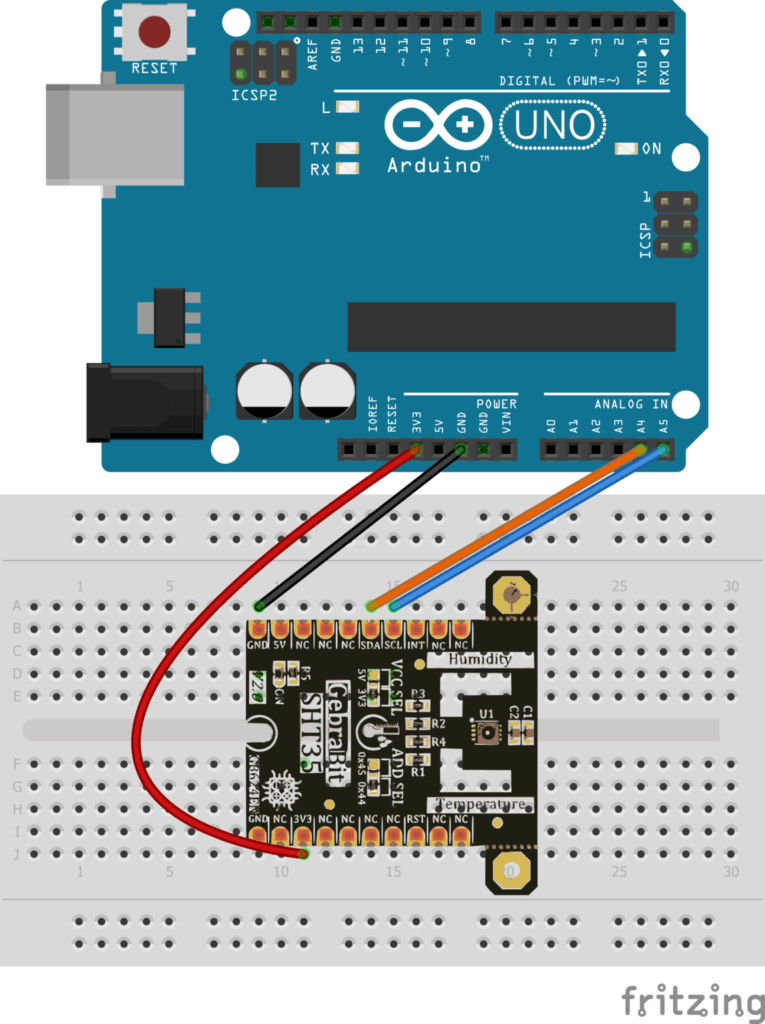

ARDUINO UNO ile I2C Bağlantısı
GebraBit SHT35 modülünü ARDUINO UNO’ya bağlamak için aşağıdaki adımları izleyin:
- VCC SEL jumper’ı 3V3’e ayarlandığından, SHT35 modülünün “3V3” pinini ARDUINO UNO kartının “3V3” çıkış pinine bağlayın. (Kırmızı kablo)
- SHT35 modülünün SCL pinini ARDUINO UNO kartının (SCL) A5 pinine bağlayın. (mavi tel)
- SHT35 modülünün SDA pinini ARDUINO UNO kartının (SDA) A4 pinine bağlayın. (turuncu tel)
- Yukarıda belirtilen adımların nasıl bağlanacağı bu resimde görülebilir:
