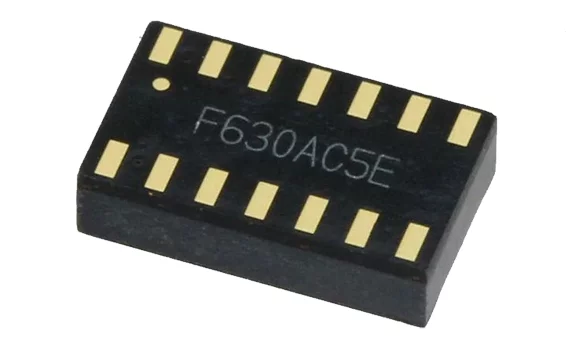

MAX30101 sensörüne genel bakış
MAX30101 entegre bir nabız oksimetresi ve kalp atış hızı monitörü modülüdür. Dahili LED’leri, fotodetektörleri, optik elemanları ve ortam ışığını reddeden düşük gürültülü elektronikleri içerir.
MAX30101, tek bir “1,8V” güç kaynağıyla ve dahili LED’ler için ayrı bir “5,0V” güç kaynağıyla çalışır. İletişim standart bir I2C uyumlu arayüz üzerinden yapılır
Özellikler
- Çıkış Türü: Dijital – I2C
- Dalga Boyu Aralığı: IR: 870 nm ila 900 nm KIRMIZI: 650 nm ila 670 Yeşil: 530 nm ila 545 nm
- Dalga Boyu Zirvesi: IR: 880 nm KIRMIZI: 660 nm Yeşil: 537 nm
- ADC Çözünürlüğü: 18 Bit
- LED sayısı: 3
- PD sayısı: 1
Uygulamalar
- Giyilebilir Cihazlar
- Fitness Yardımcı Cihazları
- Akıllı telefonlar
- Tabletler
Gebra Max30101
- Sensör pinlerine ulaşmanın zor olduğu göz önüne alındığında, sensörünün donanım ve yazılım geliştirmesi için kullanıcının bir starter devresine ve sürücüsüne ihtiyacı vardır. GebraMS kullanıcıların rahatlığı için Gebra MAX30101 devresini hazırladı. Kullanıcılar bu sensörün en önemli pinlerine bu devre aracılığıyla kolaylıkla erişebilirler
- Gebra MAX30101 BreadBoard’a yerleştirmeniz, ardından Arduino, Raspberry Pi, Discovery board’lardan herhangi biriyle uygun voltaj kurulumu uygulayarak kurmanız yeterlidir
- biz özelllikle Gebra STM32F303 kullanmanızı öneriyoruz, Gebra STM32F303 üzerinde dahili 3V3 regülatörünün bulunması ve tüm Gebra modüllerinin pin sırasının birbirine uyumlu olması (GEBRABUS standardı) Gebra MAX30101 ilgili sokete takıp kablolama yapmadan kodlamaya başlayabilirsiniz
Gebra MAX30101 entegre nabız oksimetresi ve kalp atış hızı izleme modülüdür. entegre “1V8” regülatör sayesinde MAX30101 sensörünü ON konuma getirir. Kullanıcılar veri almak ve sensörü yapılandırmak için Gebra MAX30101 ile I2C protokolü aracılığıyla arayüz oluşturabilir.
Gebra MAX30101 modülü Temel Özellikler
- Kullanıcı tarafından seçilebilen modül mantık seviyesi voltajı
- Kullanıcı Tarafından Seçilebilen MAX30101 LED Anot Besleme Gerilimi
- 1V8 Voltaj Regülatörü
- 1V8 Çıkış Gerilimi
- Yerleşik, AÇIK/KAPALI LED göstergesi
- GEBRABUS ile Uyumlu Pin
- Veri almak ve sensörü yapılandırmak için I2C protokolü
- GEBRA MCU Modüllerinin ek kartı olarak kullanılabilir
- Kanatlı ped içeren (SMD Parçası olarak Birleştirilmiş)
- Tahtanın boyutunu azaltmak için ayrılabilir vida parçaları
- Paket: Gebra küçük (36,29 mm x 32,72 mm)

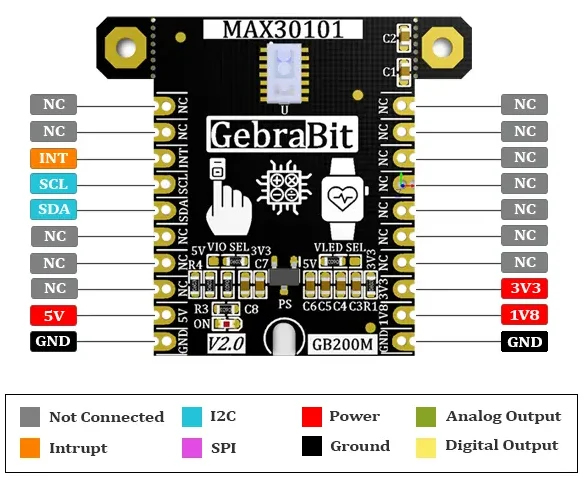

Modül pinleri

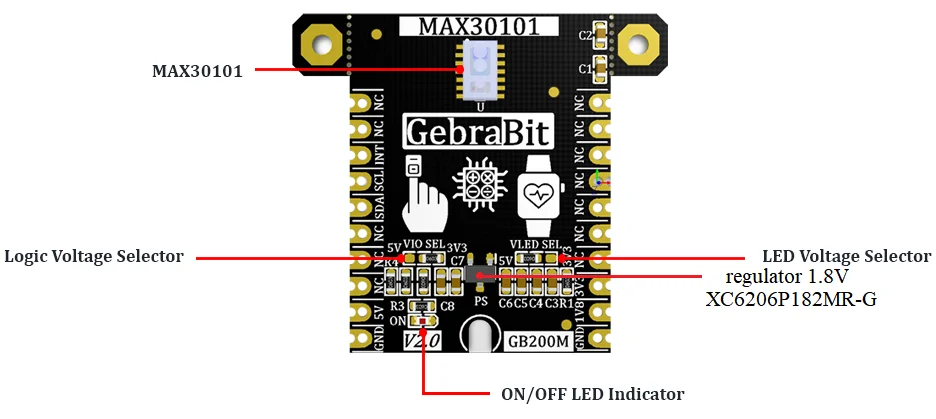

Modül bölümlerinin tanıtımı
MAX30101 sensörü
Modülün merkezine yerleştirilen ve EKG dalga formlarını ve nabız oksimetresini sağlamaktan sorumlu olan aşağıdaki modülün ana IC’sidir.
VIO SEL Jumper’ı
Bu jumperın 0R direncinin durumuna göre modülün lojik seviye gerilimi “5V” veya “3V3” arasında seçilebilir.
LED voltaj seçici atlama kablosu (VLED SEL)
“VLED SEL” jumperının 0R direncinin durumuna göre MAX30101 LED Anot Besleme Gerilimi “5V” ile “3V3” arasında seçilebilir.
“1.8V” XC6206P182MRG regülatör
Gebra MAX30101 modülü, bu entegre 1V8 regülatör sayesinde MAX30101 sensörünü ON konuma getirir. Regülatör çıkışına “1V8” pininden erişilebilir.

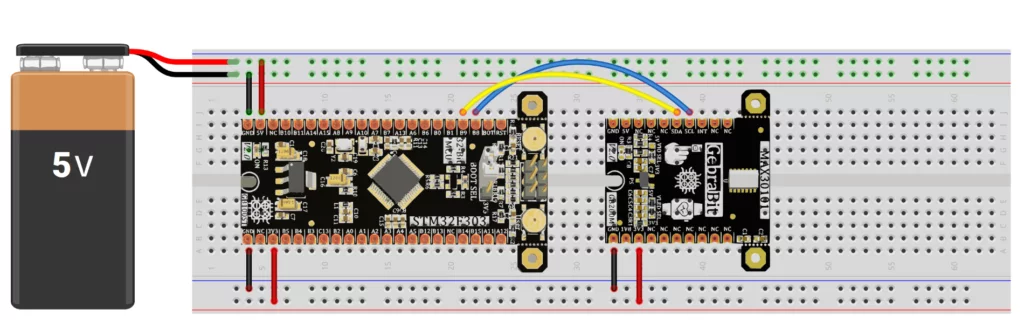

Gebra STM32F303 ile I2C bağlantısı
Not: Gebra STM32F303 mikrodenetleyici modülünün PA14 pininin mikrodenetleyiciyi programlamak için kullanıldığı göz önüne alındığında, bu versiyonda PA14 ve PA15 pinlerindeki I2C ayarı imkansızdır, dolayısıyla bu versiyonda Gebra STM32F303 mikrokontrolör modülü ile I2C bağlantısı için Gebra MAX30101 modül üzerine Pin to Pin olarak yerleştirilemez.

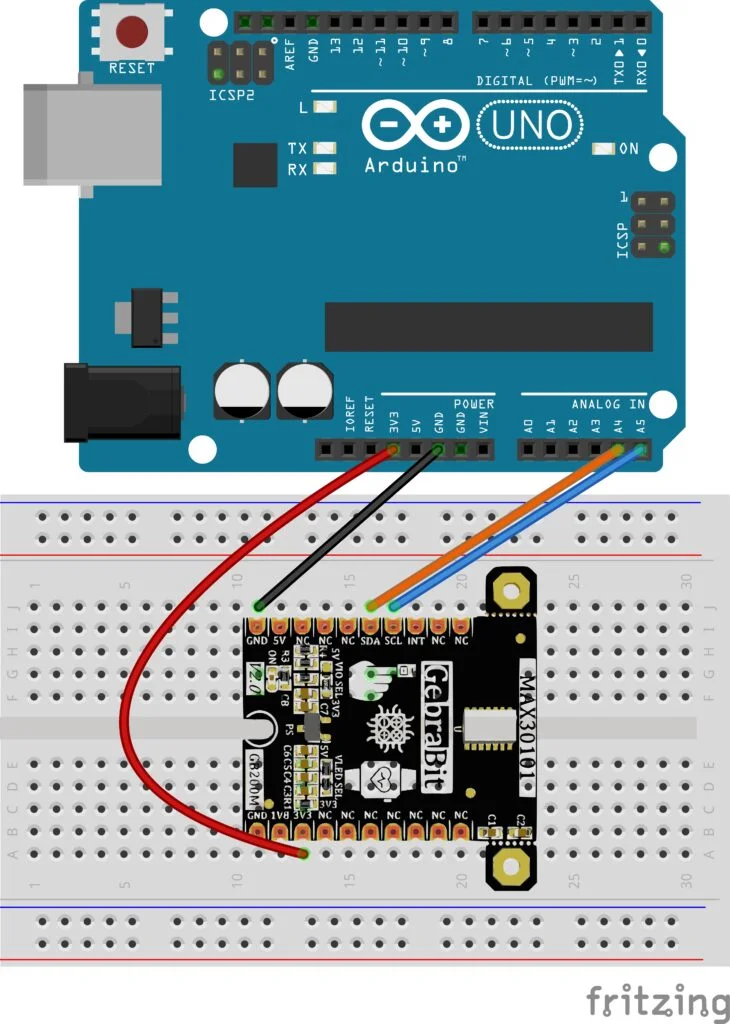

ARDUINO UNO ile I2C Bağlantısı
